1、整机输入

输入电压：交流三相五线制 380V±15%

频率：50Hz±10%

输入电流：3072CH：≤125A MAX/1536CH：≤100A MAX

2、电源输出

电源类型：开关电源

显示分辨率：0.1V

显示分辨率：0.1A

电压精度：≤±1%±1 个字（ 计量范围5%~100%额定值）

电流精度：≤±1%±1 个字（ 计量范围5%~100%额定值）

纹波系数：稳压时，≤0.5%+10mV

输出过充电压：≤110%稳态输出电压

输出电压调节范围：0~100%额定值

输出电流调节范围：0~100%额定值

输出电压、电流设定：上位机根据预设工步信息自动设定

限压、限流特性：

1．输出直流电压超过限压整定值时，自动限制输出电压为整定值

2．输出电流超过限流整定值时，自动限制电流输出为限流整定值

老练电压范围：0~600V

老练电流范围：0~15mA

老练温度范围: RT+10℃~150℃

老练工艺数: 1~999

电容老练个数:3072（满载）/1536（满载）

老练时间: 0~1200min

放电电流：匹配

采样速率：1ms/CH

采样周期：约每秒16次/单颗产品

内爆灵敏度：内爆时间≥1mS  或Δ2V/500uS

老练模式：恒流充电、恒压步进

3、烘箱

温度范围：RT+10℃~+150℃

温度波动度：±0.5℃

温度均匀度：±2℃（满载测量）

升温速率：RT+10℃～+150℃/30min

降温速率：110℃～35℃/25min

温度超调：＜3℃

烘箱外壁温升：＜RT+15℃

通讯方式：RS485

运行时间：连续长时间工作，时间可自行设置

温度点检探头：≥4个(分布位置烘箱内侧左上、左下、右上、右下)

安全保护装置：

1.超温报警保护器

2.线路保险丝及安全护套式端子

3.快速保险丝

4、制品

制品直径：∮22mm～∮35mm（＞40需空格）

制品高度：130mm以下

5、上位机通信

RS485

6、工步信息导入导出

gcs格式文件

7、测试记录导入导出

gcd格式文件

8、报表导出

word,pdf,excel,jpg格式文件

9、防护等级

室内 IP30

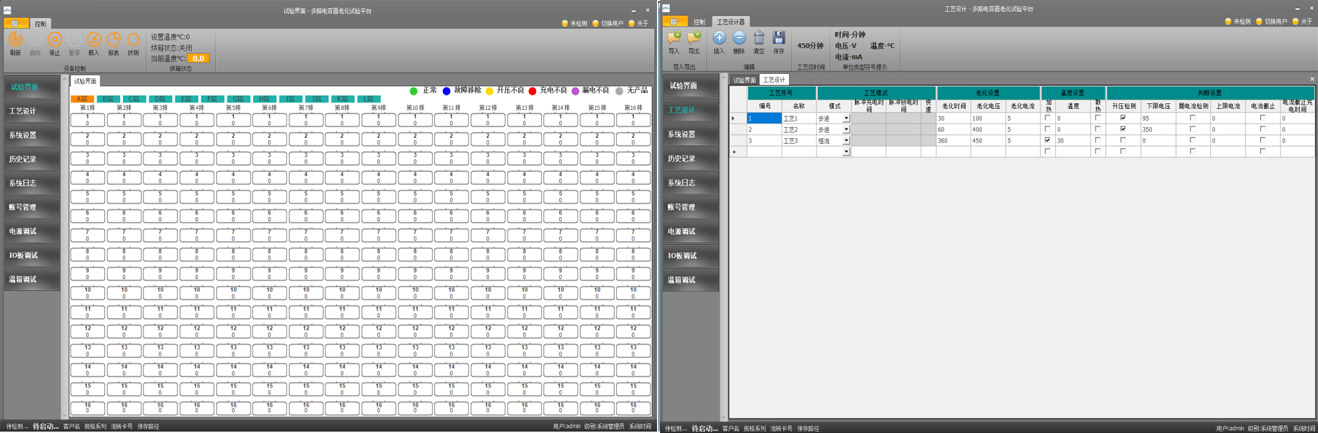

10、人机交互功能

1、工控机：标配品牌工控机、19寸液晶显示器、10个独立串口、隐藏式键鼠操作平台；

2、基于Ribbon 的功能界面,功能清晰,操作简单

3、基于权限的界面系统,根据用户权限自动调整界面元素,降低误操作风险

4、直观的动态图形数据结合颜色标识,准确定位故障产品,实时监控当前测试状态

11、功能列表

1、夹具空载检测：自动检测夹具上电容器数量和位置；

2、充放电曲线：运行界面可实时显示单颗电容器的充放电曲线；

3、内爆局部放大：电容器内爆时，系统自动对电容器当前电压电流密集采样，局部放大，真实反映当前电容器状态；

4、运行时工步编辑：根据需要对未运行工艺参数进行实时调整,优化运行工艺,缩短老化时间

5、测试数据导出：根据需要将单个电容测试数据导出为Excel,方便查看和分析

6、自动清测：测试完毕自动进行清测，方便发现运行过程中弹出电容

7、单路关断：电容内爆时，系统可自动关闭该回路；

8、掉电保护：设备异常断电时，恢复上电后，系统可继续断电前的工艺继续运行；

9、快速充放电：系统采用最大电压和电流，对电容进行充电、放电老练，充放电次数3次；

10、暂停功能：运行过程中点击暂停，拔出夹具可取出异常电容，且不影响整条夹具上电容的异常判断

12、选配功能

1、输出报表可定制：可根据客户需求定制格式；

2、老化工艺可定制：可根据客户需求增加或删减功能；
