高精度线性直流电源

产品介绍：

　　XH-XXY01/03高精度线性直流电源是一款单相220V或三相380V输入，直流稳压稳流输出的高精度直流电源。此电源具有高精确度、高稳定性、超低纹波等优良的电子特性，使产品性能更加完美、可靠。它具有完善的保护电路、接地电路，更能满足使用简单、维护方便的使用需求。此电源可供电容器、继电器、电阻器等元器件作老练、汽车电子测试、器件加热老练测试使用，也可作为热敏电阻、电机等电子元件实验测试使用。目前，此电源主要用于众多生产电子元器件、电子原材料企业及大专院校、科研院所等单位使用。产品深受客户一致好评！

产品特点主要技术指标

1、线性电路设计，变压器纯铜绕制，高精度输出，超低纹波，无高频辐射干扰。

2、单相220V或三相380V输入，输出功率400KW以内可选。

3、触摸屏或电位器两种方式设置电压电流值，操作简单。

4、具有电压、电流预置功能，过压、过流、短路、缺相、急停等保护功能。

5、恒压恒流自动转换，可选配恒压计时、恒流计时、开机计时、关机放电、断负载、短路报警、短路保护、过载保护等功能。

6、可选配多种远端监控功能，实现远程操作和监测电源的实时工作状态。

7、可根据客户要求定制功能。

8、可提供CNAS认证报告。

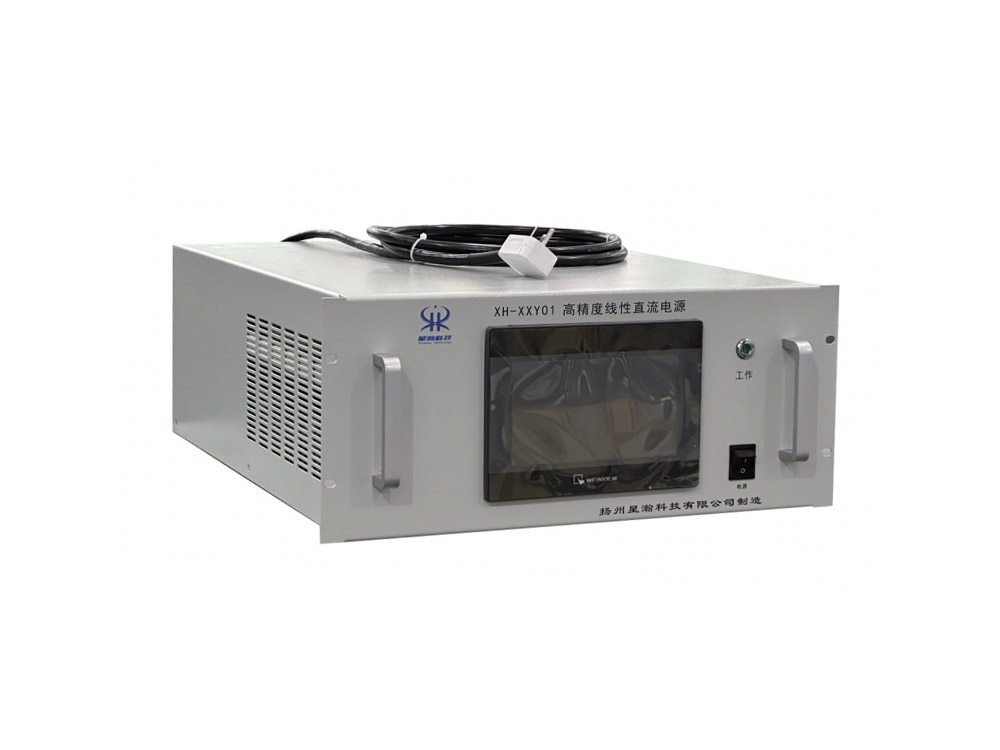

XH-XXY01产品主要技术指标（单相）
1、输入输出	输入：交流单相220V±10% 50Hz±10% 输出方式：直流稳压稳流输出最高电压电流值：同产品规格
2、稳压精度	源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.02%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
3、稳流精度	源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.02%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.1%额定值（仅由于输出电压从零至额定值变化时引起的输出电流变化率）
4、纹波电压（r.m.s）	稳压时：≤0.05% +10mV（80%~100%额定输出时测量）
5、输出电压调节范围	近似0~额定电压值连续可调
6、输出电流调节范围	近似0~额定电流值连续可调
7、输出电压、电流设定	十圈电位器（或触摸屏，依据具体功能调整）
8、动态特性	瞬态响应时间≤160ms（50%~100%额定输出电压时测量）卸载电压过冲幅度≤5%额定电压（50%~100%额定电压、额定负载时测量）
9、保护方式	过压、过流自动保护
10、短路	允许短路
11、工作方式	长期满负荷连续工作
12、输出电压、电流显示方式	LED数码管显示（或触摸屏，依据具体功能调整）
13、显示分辨率	电压	1V		≥200V
		0.1V		≤199.9V
		0.01V		≤19.99V
	电流	1A		≥200A
		0.1A		≤199.9A
		0.01A		≤19.99A
		0.001A		≤1.999A
14、整机电压、电流表误差	≤±1%±1个字（计量范围5％~50％额定值） ≤±0.5%±1个字（计量范围50％~100％额定值）
15、电源适用负载特性	用户要求（注：如用户未有正式特别要求本电源上述指标的测量负载为阻性负载）
16、环境条件	使用场所：仅在室内使用温度：-20℃～40℃ 空气湿度：≤80%
17、随机配件	企业标配（保险丝2只、说明书1份、装箱单1份等）
18、可选配功能	1、计时功能：恒压计时、恒流计时、开机计时； 2、模拟信号监控：用户可用0~5V/10V或4~20mA外部模拟信号控制和监测电源的输出电压和电流； 3、智能监控：配备RS485或其他通讯接口，用户可通过计算机监测电压电流及工作状态，控制电源的开机、关机，调节电源的输出电压和电流； 4、其他定制功能。

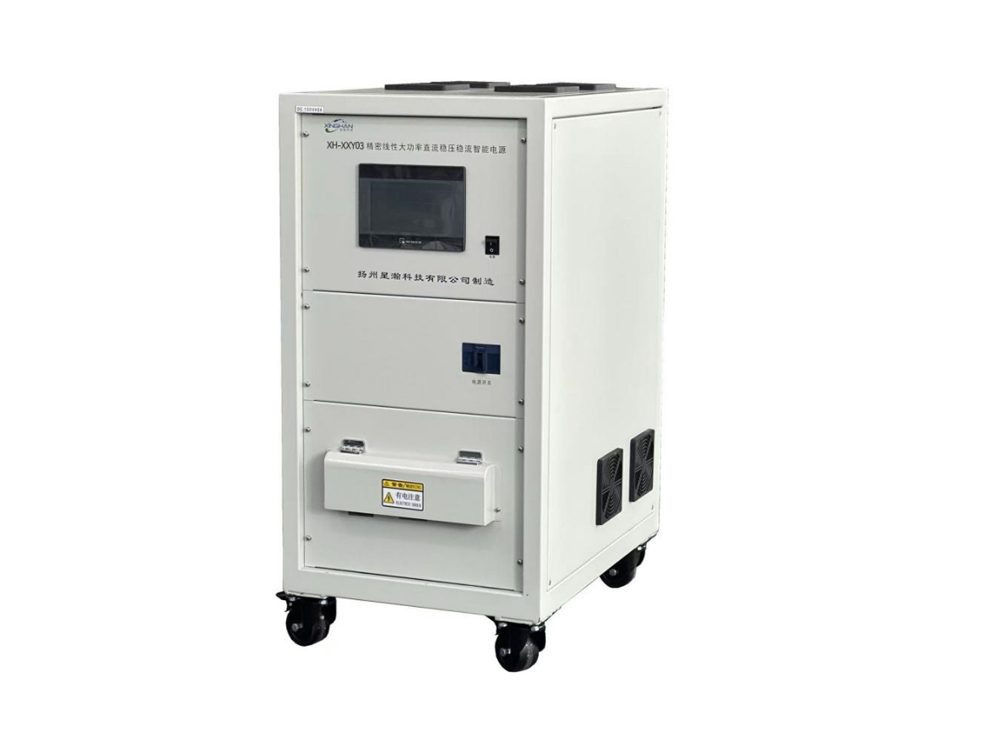

XH-XXY03产品主要技术指标（三相）
1、输入输出	输入：交流三相380V±10% 50Hz0Hz±10% 输出：直流稳压稳流输出最高电压电流值：同产品规格
2、稳压精度	源效应：≤0.1%额定值（仅由于输入源电压变化-5% 到+ 10%时引起的输出电压变化率）时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.03%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
3、稳流精度	源效应：≤0.1%额定值（仅由于输入源电压变化-5% 到+ 10%时引起的输出电流变化率）时漂：≤0.5%额定值（仅由于电源连续工作时间大于8小时时引起的输出电流变化率）温漂：≤0.03%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电流变化率）负载效应：≤0.2%额定值（仅由于输出电压从零至额定值变化时引起的输出电流变化率）
4、纹波电压（r.m.s）	稳压时：≤0.1% +10mV（50%~100%额定值输出时测量）
5、输出电压调节范围	近似0~额定电压值连续可调
6、输出电流调节范围	近似0~额定电流值连续可调
7、输出电压、电流设定	十圈电位器（或触摸屏，依据具体功能调整）
8、保护方式	过压、过流、过温、缺相自动保护
9、短路	允许短路
10、工作方式	长期满负荷连续工作
11、输出电压、电流显示方式	LED数码管显示（或触摸屏，依据具体功能调整）
12、显示分辨率	电压		1V		≥200V
			0.1V		≤199.9V
			0.01V		≤19.99V
	电流		1A		≥200A
			0.1A		≤199.9A
			0.01A		≤19.99A
13、整机电压、电流表误差	≤±1%±1个字（计量范围5％~50％额定值） ≤±0.5%±1个字（计量范围50％~100％额定值）
14、电源适用负载特性	用户要求（注：如用户未有正式特别要求本电源上述测量的负载为阻性负载）
15、环境条件	使用场所：仅在室内使用温度：-20℃～50℃ 空气湿度：≤80%
16、随机配件	企业标配（保险丝、说明书、装箱单等）
17、可选配功能	1、计时功能：恒压计时、恒流计时、开机计时； 2、模拟信号监控：用户可用0~5V/10V或4~20mA外部模拟信号控制和监测电源的输出电压和电流； 3、智能监控：配备RS485或其他通讯接口，用户可通过计算机监测电压电流及工作状态，控制电源的开机、关机，调节电源的输出电压和电流； 4、其他定制功能。
