电容器纹波耐久性测试电源

产品介绍：

　　XH-JZY系列电容器纹波耐久性测试电源是电容器生产厂家和使用厂商的专用例试设备，用于电容器作纹波电流耐久性寿命试验。它可模仿电容器的实际工作条件，以测定一组被测电容器的使用寿命数值，为电容器制造厂商提供了产品可靠性设计的确切参数，同时，也为使用电容器的用户提供了产品的真实质量依据。此系列产品为交直流电源一体化设计，自动叠加，可选择触摸屏并配有多种上位机接口选择，方便客户后期连接用户的MES系统。产品深受客户一致好评！

产品特点主要技术指标

1、交流、直流自动叠加，一体化设计，无需连线。

2、直流偏置电压600V/800V/1000V等可选或根据要求定制，交流电压、电流根据客户要求定制。

3、低频定频120Hz或40-1000Hz频率连续可调；高频定频100kHz或10-100kHz或10-200kHz频率连续可调。

4、直流、交流精度0.1%，直流显示精度0.1V1mA，交流显示精度可达0.01V0.01A。

5、纹波电流有效值显示，纹波电压峰值显示，无需换算。

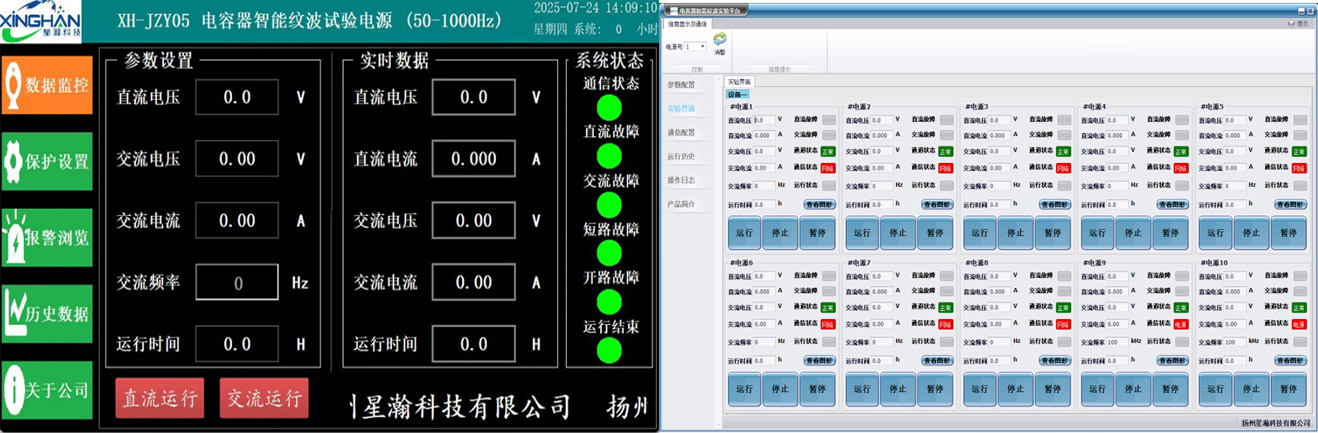

6、触摸屏或电位器两种方式设置电压电流值，操作简单、方便。

7、计时范围1~9999小时可设置，测试时间结束或异常停止，声光报警，自动记录保存时间及故障情况。

8、具有过压、过流、短路、过温保护等相关保护功能。

9、可选10位、20位、22位等串联或并联夹具。

10、可选一字型、L行等夹具配套不同电容规格使用。

11、直流偏压可根据电容耐压自动调整，定峰值电压Vpeak=Vdc+Vac-peak。

12、可选配多种远端监控功能，实现远程操作和监测电源的实时工作状态，导出测试数据，对接用户的MES系统。

13、此款设备能满足用户对纹波电压和电流大功率输出和脉冲老化的需求。

14、可根据客户要求定制功能。

15、可提供CNAS认证报告。

16、DRX05/06智能型可对接用户的MES系统。

XH-JZY01产品主要技术指标
输入输出	输入：交流单相220V±10% 50Hz±10% 输出：交直流叠加输出，由三个端子引出，输出直流最高电压电流值：同产品规格单边输出交流最高电压电流值：同产品规格
（一）直流部分
1、稳压精度	源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
2、纹波（r.m.s）	≤0.1% +10mV（80%~100%额定输出时测量）
3、输出电压调节范围	近似0~额定电压值连续可调
4、自动计时范围	1~9999小时
5、输出电压设定	十圈电位器
6、保护方式	过压、过流自动保护
7、短路报警	允许短路并声音报警
8、工作方式	长期满负荷连续工作
9、输出电压电流显示方式	LED数码管显示
10、输出电压电流显示分辨率	0.1V；1mA
11、整机电压、电流表误差	≤±1%±1个字（计量范围1％~100％额定值）
12、整机时间表误差	≤±0.01%
（二）交流部分
1、输出电压调节范围	1%~额定电压值连续可调
2、输出电流调节范围	1%~额定电流值连续可调
3、输出波形	正弦波（失真度≤5%，满功率输出功率时测量）
4、输出频率	50或120Hz输出（频率误差≤±1%）
5、输出电压电流显示方式	LED数码管显示
6、显示分辨率	电压	0.1V	≥20V
		0.01V	≤19.99V
	电流	0.1A	≥200A
		0.01A	≤199.9A
7、输出电压电流设定方式	十圈电位器
8、整机电压、电流表误差	≤±1.5%±2个字（计量范围10％~100％额定值）
9、保护方式	过压、过流自动保护
10、工作方式	长期满负荷连续工作
11、电源适用负载特性	容性负载
12、环境条件	使用场所：仅在室内使用温度：-20℃～40℃ 空气湿度：≤80%
13、发货配件	企业标配（保险丝、易损件等）
14、输出端子放置	前、后面板

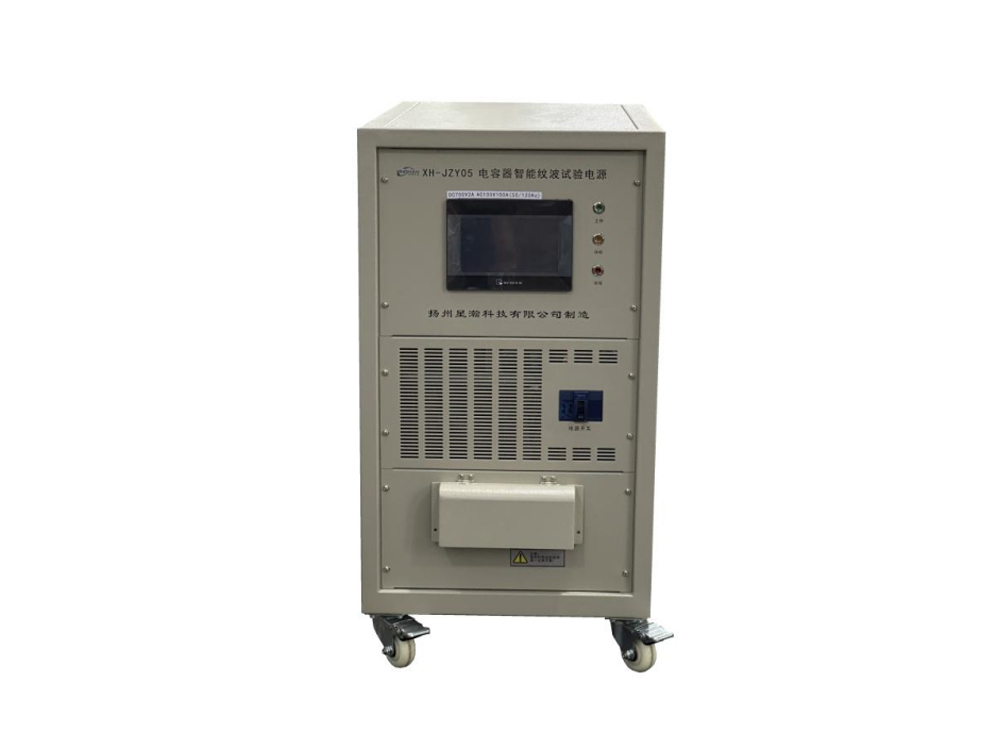

XH-JZY05产品主要技术指标
输入输出	输入：交流单相220V±10% 50Hz±10% 输出：交直流叠加输出，由三个端子引出输出直流最高电压电流值：同产品规格单边输出交流最高电压电流值：同产品规格
（一）直流部分
1、稳压精度	源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.03%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
2、纹波（r.m.s）	≤0.1% +10mV（80%~100%额定输出时测量）
3、输出电压调节范围	近似0~额定电压值连续可调
4、自动计时范围	1~9999小时
5、输出电压设定	触摸屏设定
6、保护方式	过压、过流自动保护
7、工作方式	长期满负荷连续工作
8、输出电压电流显示方式	触摸屏显示
9、输出电压电流显示分辨率	0.1V；1mA
10、整机电压、电流表误差	≤±1%±1个字（计量范围1％~100％额定值）
11、整机时间表误差	≤±0.01%
（二）交流部分
1、输出电压调节范围	1%~额定电压值连续可调
2、输出电流调节范围	1%~额定电流值连续可调
3、输出波形	正弦波（失真度≤5%，满功率输出功率时测量）
4、输出频率	50、120或40~1000Hz（频率误差≤±1%）
5、输出电压电流显示方式	触摸屏显示
6、显示分辨率	电压	0.1V	≥20V
		0.01V	≤19.99V
	电流	0.1A	≥200A
		0.01A	≤199.9A
7、输出电压电流设定方式	触摸屏设定
8、整机电压、电流表误差	≤±1.5%±2个字（计量范围10％~100％额定值）
9、保护方式	过压、过流自动保护
10、工作方式	长期满负荷连续工作
11、电源适用负载特性	容性负载
12、环境条件	使用场所：仅在室内使用温度：-20℃～40℃ 空气湿度：≤80%
13、发货配件	企业标配（保险丝、易损件等）
14、输出端子放置	前、后面板

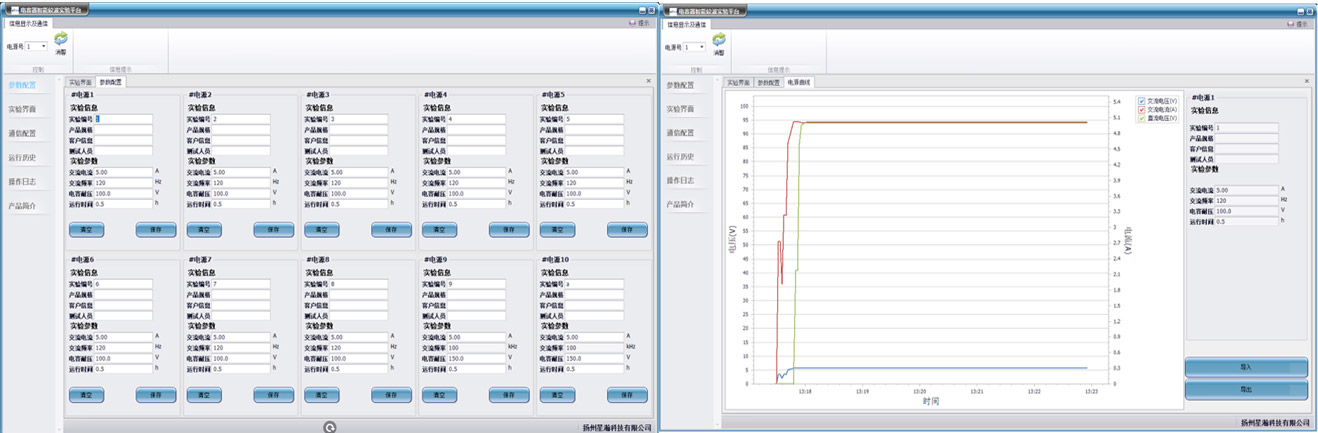

15、智能监控	带RS485接口，供方提供全套软件, 用户可通过用户的计算机控制监测直流及交流电压、电流值，面板带USB接口
16、选配功能	对接MES系统
XH-JZY02产品主要技术指标
输入输出	输入：交流单相220V±10% 50Hz±10% 输出：交直流叠加输出，由三个端子引出输出直流最高电压电流值：同产品规格单边输出交流最高电压电流值：同产品规格
（一）直流部分
1、稳压精度	源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
2、纹波（r.m.s）	≤0.1% +10mV（80%~100%额定输出时测量）
3、输出电压调节范围	近似0~额定电压值连续可调
4、自动计时范围	1~9999小时
5、输出电压设定	十圈电位器
6、保护方式	过压、过流自动保护
7、短路报警	允许短路并声音报警
8、工作方式	长期满负荷连续工作
9、输出电压电流显示方式	LED数码管显示
10、输出电压电流显示分辨率	0.1V；1mA
11、整机电压、电流表误差	≤±1%±1个字（计量范围1％~100％额定值）
12、整机时间表误差	≤±0.01%
（二）交流部分
1、输出电压调节范围	1%~额定电压值连续可调
2、输出电流调节范围	1%~额定电流值连续可调
3、输出波形	正弦波
4、输出频率	100kHz定频率输出（频率误差≤±2%）
5、输出电压电流显示方式	LED数码管显示
6、显示分辨率	电压	0.1V	≥20V
		0.01V	≤19.99V
	电流	0.1A	≥200A
		0.01A	≤199.9A
7、输出电压电流设定方式	十圈电位器
8、整机电压、电流表误差	≤±1.5%±1个字（计量范围10％~100％额定值）
9、保护方式	过压、过流自动保护
10、工作方式	长期满负荷连续工作
11、电源适用负载特性	容性负载
12、环境条件	使用场所：仅在室内使用温度：-20℃～40℃ 空气湿度：≤80%
13、发货配件	企业标配（保险丝、易损件等）
14、输出端子放置	前、后面板

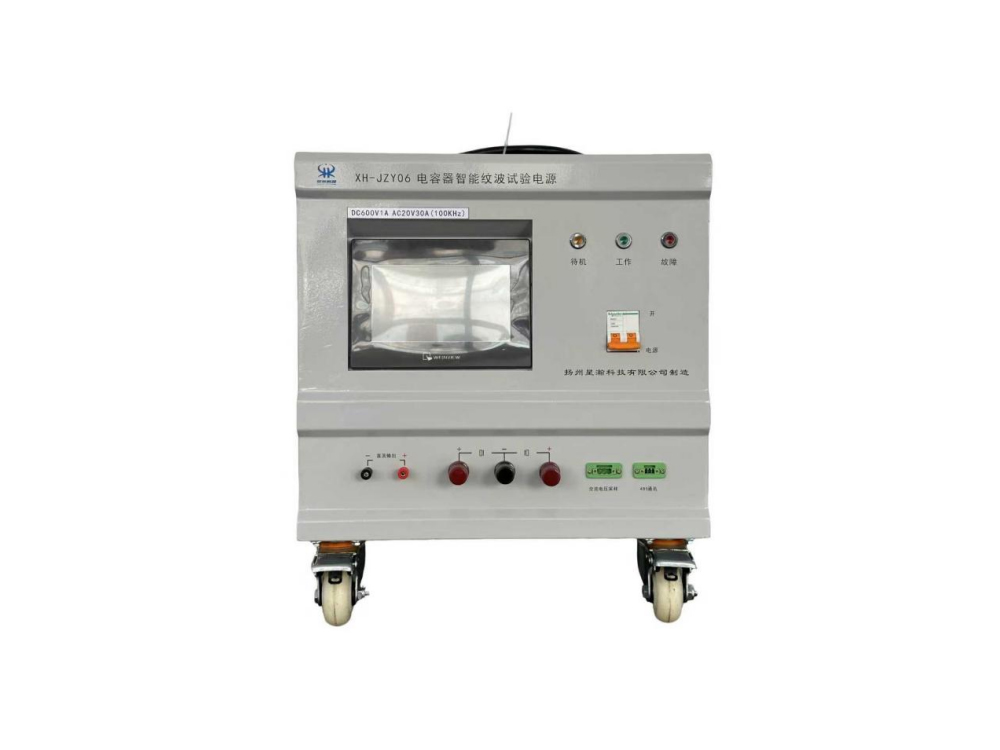

XH-JZY06产品主要技术指标
输入输出	输入：交流单相220V±10% 50Hz±10% 输出：交直流叠加输出，由三个端子引出输出直流最高电压电流值：同产品规格单边输出交流最高电压电流值：同产品规格
（一）直流部分
1、稳压精度	源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
2、纹波（r.m.s）	≤0.1% +10mV（80%~100%额定输出时测量）
3、输出电压调节范围	近似0~额定电压值连续可调
4、自动计时范围	1~9999小时
5、输出电压设定	触摸屏设定
6、保护方式	过压、过流自动保护
7、短路报警	允许短路并声音报警
8、工作方式	长期满负荷连续工作
9、输出电压电流显示方式	触摸屏显示
10、输出电压电流显示分辨率	0.1V；1mA
11、整机电压、电流表误差	≤±1%±1个字（计量范围1％~100％额定值）
12、整机时间表误差	≤±0.01%
（二）交流部分
1、输出电压调节范围	1%~额定电压值连续可调
2、输出电流调节范围	1%~额定电流值连续可调
3、输出波形	正弦波
4、输出频率	100k定频或10k~100kHz或10k~200kHz频率可调输出（频率误差≤±2%）
5、输出电压电流显示方式	触摸屏显示
6、显示分辨率	电压	0.1V	≥20V
		0.01V	≤19.99V
	电流	0.1A	≥200A
		0.01A	≤199.9A
7、输出电压电流设定方式	触摸屏设定
8、整机电压、电流表误差	≤±1.5%±1个字（计量范围10％~100％额定值）
9、保护方式	过压、过流自动保护
10、工作方式	长期满负荷连续工作
11、电源适用负载特性	容性负载
12、环境条件	使用场所：仅在室内使用温度：-20℃～40℃ 空气湿度：≤80%
13、发货配件	企业标配（保险丝、易损件等）
14、输出端子放置	前、后面板
15、智能监控	带RS485接口，供方提供全套软件, 用户可通过用户的计算机控制监测直流及交流电压、电流值，面板带USB接口
16、选配功能	对接MES系统
