智能纹波电源测试系统（一体机）

产品介绍：

　　XH-JZY08智能纹波电源测试系统（一体机）是我公司依据GB/T6346.14-2015、GB/T2693-2001、GB/T17702-2013等相关标准结合客户的实际需求研发的一款电容器纹波耐久性测试系统，最多集成20台电源和1个烘箱模块化整体设计，通过智能控制，既可均流测试也可单独并联测试，此系统试基于ARM芯片处理器平台采用N+模块式运行+高清晰度工控机操作显示+精密线性电路模块+高精度高温烘箱+多功能全面测试系统等组成的智能型多路纹波测试系统（一体机），同时还配备完善的保护功能，满足使用者简单、方便、高效的使用需求，从而实现用户对电容器实际使用工况、温升试验、测试曲线、数据记录存储等准确无误，大大提升产线工作效率，同时为电容器的品质严格把关。

　　XH-JZY08智能纹波电源测试系统（一体机）是电容器厂家专用测试电源系统，它可以模拟电容器的实际工作条件及客观运作环境，以测定不同种类被测电容器的耐久寿命，给电容器产品可靠性检测提供真实的质量依据，并可以自动记录每一组通道电容器的试验数据，该系统电源具有测试电压、电流、频率、试验时间等任意设定，实时控制并监测电容的实时电压、电流、温度等自动检测提高试验数据的准确性且每组被测电容电压电流互不影响，单组电容出现异常，可在线单独切断，无需停机，确保试验的连续性，避免因电容阻抗不一样导致试验准确率低的情况发生，降低试验数据误差；同时能够实时显示试验数据，试验进程，测试电容的状态，自动储存所有试验数据；可以进行远程监控设置，无需人工24小时监测、记录试验数据；试验过程中发现故障电容能够及时处理，保证试验进度；可以远程展示试验数据，满足智能实验室，智能工厂的要求。此测试系统操作方便，数据真实，安全可靠，频率精度高，波形失真度小，被广泛应用于电容器实验室、科研单位、生产线质量老化检测、品质管理和进货检测等场合，并深受用户一致好评！

产品特点主要技术指标

1、交流、直流自动叠加输出，电源、烘箱、工控机、治具等一体化设计，无需连线。

2、直流偏置电压800V或根据要求定制，交流电压、电流根据客户要求定制，可选均流型和非均流型。

3、低频定频120Hz或40-1000Hz频率连续可调；高频定频100kHz或10-100kHz或10-200kHz频率连续可调。

4、直流、交流精度0.1%，直流显示精度0.1V1mA，交流显示精度0.01V0.01A。

5、纹波电流有效值显示，纹波电压峰值显示，无需换算。

6、计时1~9999小时可设置，测试时间结束或异常停止，声光报警，自动记录保存时间及故障情况。

7、具有过压、过流、短路、过温、急停保护等相关保护功能。

8、硬件模块化设计，柔性输出，采用多组独立电源并配备高精度智能高温烘箱，满足多种不同规格电容产品同时测试，每组被测电容产品电流一致，并可监测和记录每一组电容实时状态，自动剔除不良品且不干扰其他路电容试验。

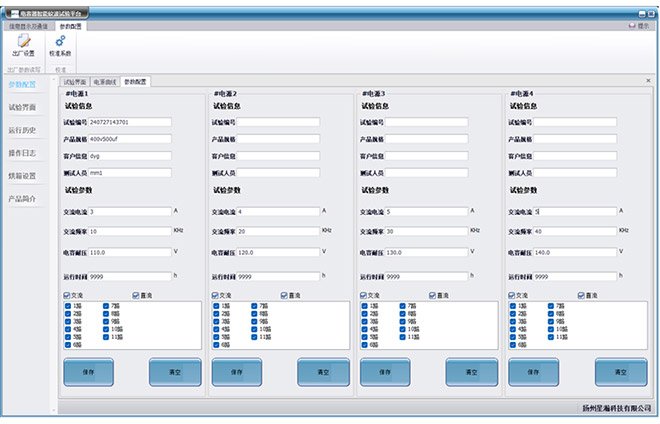

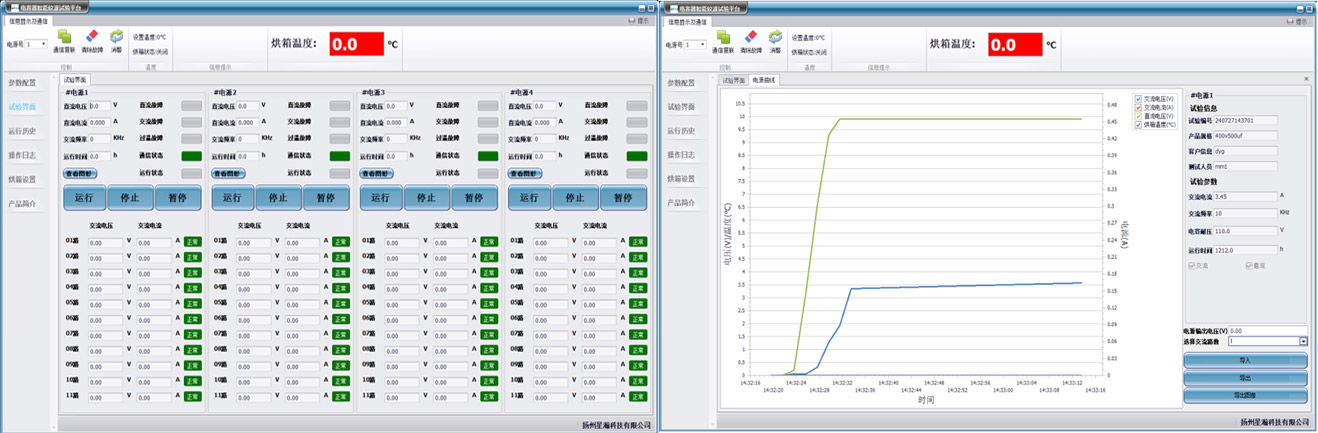

9、具有自动记录并保存相关数据及曲线，支持多种通讯方式，实现无人值守自动运行，数据远程共享，断电自动续接等功能，有效降低人工操作误差和成本，提升数据真实性。

10、烘箱采用可视化设计，并配有内部照明灯，无需开门，也能清晰观察烘箱内部产品状态。

11、烘箱采用全密封设计，配备高级保温棉，内胆采用不锈钢材质并有多点温度监测，升温更快、更均匀。

12、烘箱及电源一体化设计，开机即用，工业级品牌工控机，操作简单方便，界面更直观，存储数据量更大，整体系统更美观。

13、可选配测三参数（容量、ESR、损耗角）和漏电流功能。

14、可选10位、20位、22位串联或并联夹具。

15、可选一字型、L行等夹具配套不同电容规格使用。

16、直流偏压可根据电容耐压自动调整，定峰值电压Vpeak=Vdc+Vac-peak。

17、可根据客户要求定制功能。

18、可提供CNAS认证报告。

19、可对接用户的MES系统。

多通道智能纹波耐久性测试电源电容器智能耐压测试系统（防爆测试）

向你推荐

主要技术指标（低频）
输入输出	输入：交流单相220V±10% ，50Hz±10%
	输出方式：交直流叠加输出，夹具输出
	输出直流最高电压电流值及单边输出交流最高电压电流值：同产品规格
（一）直流部分
1、稳压、稳流精度	源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）
	时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）
	温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）
	负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
2、纹波（r.m.s）	≤0.1%+10mV（80%~100%额定输出时测量）
3、输出电压、电流调节范围	近似0~额定电压值连续可调
4、自动计时范围	1~9999小时，计时误差≤±0.01%
5、输出电压设定	工控机液晶屏显示
6、保护方式	过压、过流自动保护
7、短路报警	允许短路并声光报警
8、输出电压电流显示方式	上位机软件设定
9、输出电压电流显示分辨率	0.1V；0.001A
10、整机电压、电流表误差	≤±0.2%±1个字（计量范围1％~100％额定值）
（二）交流部分
1、输出电压	额定电压值
2、输出电流调节范围	1%~额定电流值连续可调
3、输出波形	近似正弦波（失真度≤1%，满功率输出功率时测量）
4、输出频率	120Hz或40-1000Hz（频率误差≤±1%）
5、输出电压电流显示方式	工控机液晶屏显示（电压显示峰值，电流显示有效值）
6、显示分辨率	电压	0.1V	≥100V
		0.01V	≤99.99V
	电流	0.1A	≥100A
		0.01A	≥10A
		0.001A	<10A
7、输出电压电流设定方式	上位机软件设定
8、整机电压、电流表误差	≤±0.3%±2个字（计量范围10％~100％额定值）
（三）烘箱部分
1、烘箱内尺寸	宽660mm深550mm高600mm
2、温度范围	室温+20℃~+150℃
3、温度波动度	±0.5℃（空载，达到设定温度1小时后测量）
4、温度均匀度	±1℃（空载，达到设定温度1小时后测量）
5、运行时间	连续长时间工作，时间可自行设置
6、温度点检探头	4个(分布位置烘箱内侧左上、左下、右上、右下)
7、安全保护装置	超温报警保护器，温度失控自动切断烘箱电源
	线路保险丝及安全护套式端子
	快速保险丝
	外部紧急停止干结点
	风机和加热管按模块化分立设计，方便后续检修
	面板双层透明玻璃，内层加装射灯，方便查看内部情况
（四）通讯及保护
1、保护方式	过压、过流、过温、短路自动保护；电容短路、开路时各自保护报警互不影响
2、工作方式	长期满负荷连续工作
3、电源适用负载特性	容性负载
4、环境条件	使用场所：仅在室内使用
	温度：-20℃~+40℃
	空气湿度：≤80%
5、机箱尺寸	约：宽1510mm深1100mm高1750mm（高度不含脚轮，脚轮高度约150mm）
6、通讯方式	TCP通讯
7、数据存储	硬盘储存（储存时间一年以上）
8、选配功能	1、带在线漏电流检测； 2、带三参数检测； 3、均流。
主要技术指标（高频）
输入输出	输入：交流单相220V±10% ，50Hz±10%
	输出方式：交直流叠加输出，夹具输出
	输出直流最高电压电流值及单边输出交流最高电压电流值：同产品规格
（一）直流部分
1、稳压、稳流精度	源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）
	时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）
	温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）
	负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
2、纹波（r.m.s）	≤0.1%+10mV（80%~100%额定输出时测量）
3、输出电压、电流调节范围	近似0~额定电压值连续可调
4、自动计时范围	1~9999小时，计时误差≤±0.01%
5、输出电压设定	工控机液晶屏显示
6、保护方式	过压、过流自动保护
7、短路报警	允许短路并声光报警
8、输出电压电流显示方式	上位机软件设定
9、输出电压电流显示分辨率	0.1V；0.001A
10、整机电压、电流表误差	≤±0.2%±1个字（计量范围1％~100％额定值）
（二）交流部分
1、输出电压调节范围	额定电压值
2、输出电流调节范围	1%~额定电流值连续可调
3、输出波形	近似正弦波（失真度≤1%，满功率输出功率时测量）
4、输出频率	100kHz定频或10k~100kHz或10~200kHz可选（频率误差≤±1%）
5、输出电压电流显示方式	工控机液晶屏显示（电压显示峰值，电流显示有效值）
6、显示分辨率	电压	0.1V	≥100V
		0.01V	≤99.99V
	电流	0.1A	≥100A
		0.01A	≥10A
		0.001A	<10A
7、输出电压电流设定方式	上位机软件设定
8、整机电压、电流表误差	≤±0.3%±2个字（计量范围10％~100％额定值）
（三）烘箱部分
1、烘箱内尺寸	宽660mm深550mm高600mm
2、温度范围	室温+20℃~+150℃
3、温度波动度	±0.5℃（空载，达到设定温度1小时后测量）
4、温度均匀度	±1℃（空载，达到设定温度1小时后测量）
5、运行时间	连续长时间工作，时间可自行设置
6、温度点检探头	4个(分布位置烘箱内侧左上、左下、右上、右下)
7、安全保护装置	超温报警保护器，温度失控自动切断烘箱电源
	线路保险丝及安全护套式端子
	快速保险丝
	外部紧急停止干结点
	风机和加热管按模块化分立设计，方便后续检修
	面板双层透明玻璃，内层加装射灯，方便查看内部情况
（四）通讯及保护
1、保护方式	过压、过流、过温、短路自动保护；电容短路、开路时各自保护报警互不影响
2、工作方式	长期满负荷连续工作
3、电源适用负载特性	容性负载
4、环境条件	使用场所：仅在室内使用
	温度：-20℃~+40℃
	空气湿度：≤80%
5、机箱尺寸	约：宽1510mm深1100mm高1750mm（高度不含脚轮，脚轮高度约150mm）
6、通讯方式	TCP通讯
7、数据存储	硬盘储存
8、选配功能	1、带在线漏电流检测； 2、带三参数检测； 3、均流。
